Лонжеронные рамы — основная конструкция MAN, Volvo, Scania и КамАЗ. Характерны трещины в зоне рессор и кронштейнов, усталостные разрушения и коррозия нижних полок.

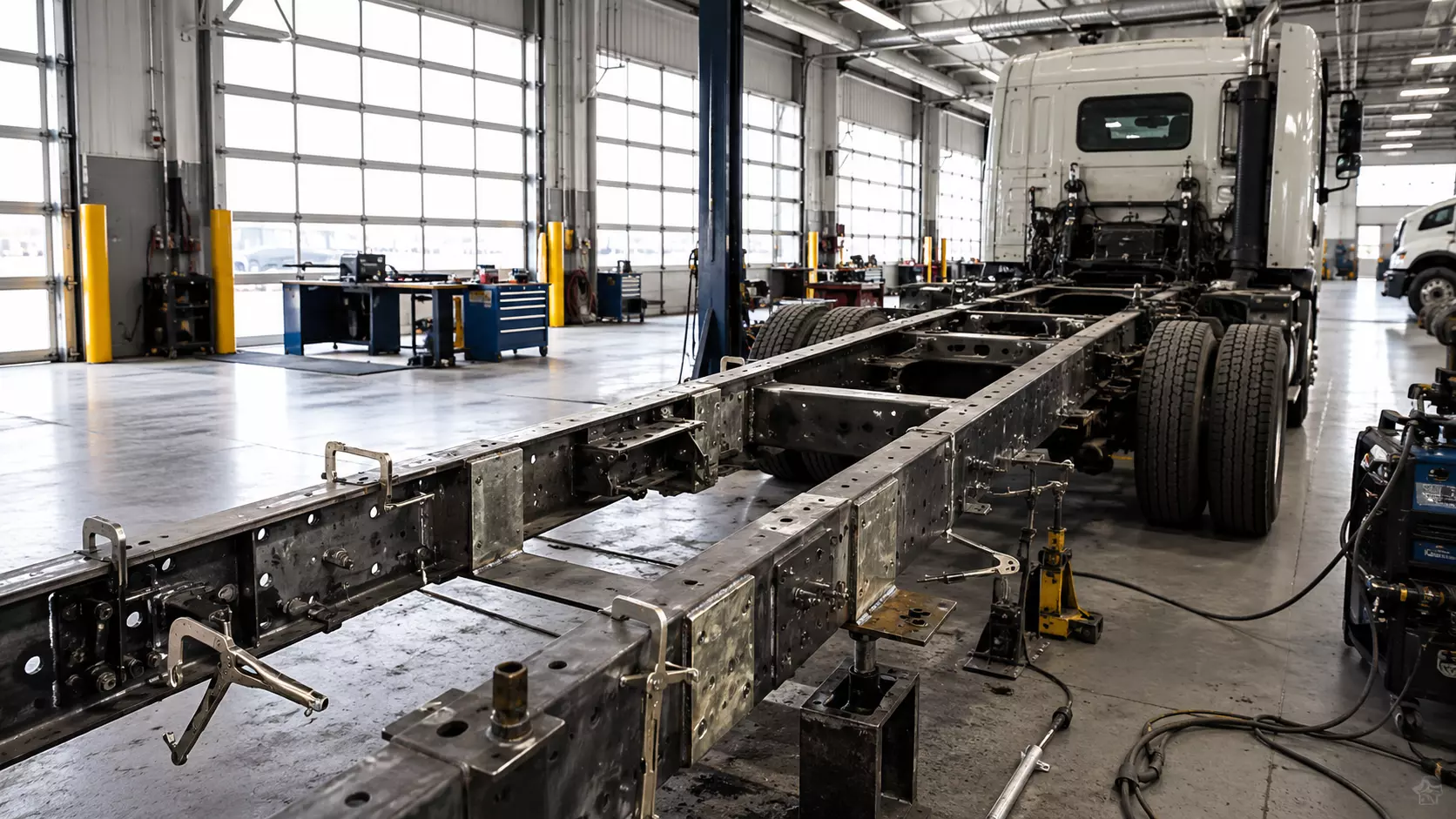

Ремонт и усилениерам грузовыхавтомобилей
Рама — несущая основа грузовика. Трещина, деформация или коррозия лонжерона снижают ресурс всего автомобиля и создают аварийную ситуацию. В сервисе «ТРАКВЕЛЛ» восстанавливают геометрию, заваривают повреждения, меняют разрушенные участки и усиливают конструкцию накладками.
Ремонт выполняется полуавтоматом MIG/MAG с подбором режима под марку и толщину стали. В большинстве случаев доступ к лонжеронам обеспечивается без снятия кабины. Типовой срок работ — от 1 до 3 дней после диагностики.
от 4 500 ₽
локальный ремонт трещины
1–3 дня
срок ремонта по сложности
до 24 месяцев
гарантия на сварные швы
Типы рам ихарактерные дефекты
Ремонтопригодность и способ усиления зависят от конструкции рамы, материала и зоны повреждения.
Хребтовые рамы встречаются преимущественно на спецтехнике. Типичные повреждения — трещины центральной трубы и деформация конструкции после перегрузов.
Интегральные рамы и несущие кузова получают трещины силовых элементов и коррозию в местах соединений, поэтому требуют локального восстановления с контролем геометрии.
Для каждого типа применяется своя технология: локальная заварка трещины, замена повреждённой секции, правка геометрии или усиление накладками, косынками и рёбрами жёсткости.
Признаки неисправностирамы грузовика
Если обнаружен хотя бы один из этих признаков, дальнейшая эксплуатация без осмотра специалиста может быть опасна.
01
Видимые трещины на лонжеронах или поперечинах, особенно рядом с креплениями рессор, кронштейнов и ресиверов.
02
Искривление рамы или перекос осей: контрольные диагонали конструкции заметно отличаются.
03
Коррозия с потерей сечения металла, сквозными отверстиями или выраженными вздутиями покрытия.
04
Неравномерный износ шин, который может указывать на нарушение геометрии рамы и положения осей.
05
Люфт или стук в подвеске при исправных сайлентблоках, втулках и крепёжных элементах.
06
Повышенная вибрация на скорости, увод грузовика в сторону или нестабильность траектории.
07
Несовпадение монтажных отверстий при установке кузова, кронштейнов или навесного оборудования.
На диагностике проверяются диагонали, параллельность лонжеронов, состояние металла и границы трещин. После замеров определяется безопасная технология ремонта, необходимость правки и схема усиления.
Точный составремонта и усиления рамы
Состав операции зависит от длины трещины, степени деформации, марки стали и доступности повреждённого участка.
Что входит в ремонт
01
Визуальный осмотр рамы и проверка геометрии: диагонали, параллельность лонжеронов и положение поперечин.
02
Очистка зоны ремонта от грязи, ржавчины и старого покрытия пескоструем либо механической зачисткой.
03
Определение границ трещины капиллярным методом, а при необходимости — ультразвуковым контролем.
04
Разделка кромок трещины V- или X-образным способом с подготовкой металла под полный провар.
05
Сварка полуавтоматом MIG/MAG проволокой ER70S-6 в смеси Ar+CO₂ либо электродами для толстых лонжеронов.
06
Промежуточная зачистка и контроль сварного соединения: визуально, капиллярно, при необходимости ультразвуком.
07
Изготовление усиливающих накладок из стали 09Г2С или 10ХСНД толщиной 6–12 мм по месту.
08
Установка и приварка накладок внахлёст или встык с учётом направления нагрузок и конструкции рамы.
09
Монтаж дополнительных косынок или рёбер жёсткости в зонах концентрации напряжений.
10
Зачистка швов и удаление наплывов без ослабления основного металла лонжерона.
11
Антикоррозийная обработка восстановленной зоны эпоксидным или цинкосодержащим грунтом и краской.
12
Повторный контроль диагоналей, расстояний между осями и параллельности лонжеронов после ремонта.
13
Фиксация выполненных операций и результатов контроля в акте выполненных работ.
Что не входит в стандартную стоимость
Демонтаж и монтаж кабины, двигателя или подвески, если они перекрывают доступ к повреждённой зоне.
Полная замена лонжерона или крупной секции рамы — рассчитывается после отдельной дефектовки.
Ремонт сопутствующих узлов: рессор, кронштейнов, сайлентблоков и элементов подвески.
Полная покраска рамы: в базовый ремонт входит только защитная обработка восстановленной зоны.
Цена ремонтаи усиления рамы
Стоимость зависит от длины трещины, деформации, толщины и марки стали, необходимости правки, изготовления накладок и демонтажа соседних узлов.
| Вид работ | Цена |
|---|---|
| Локальный ремонт трещины рамы до 30 см | от 4 500 |
| Ремонт разрыва лонжерона до 50 см | от 8 000 |
| Усиление рамы накладкой, 1 шт. | от 6 000 |
| Усиление косынкой или ребром жёсткости, 1 шт. | от 3 000 |
| Восстановление геометрии рамы | от 15 000 |
| Замена поперечины или траверсы | от 12 000 |
| Ремонт уха рессоры сваркой | от 3 000 |
| Сварка кронштейна подвески | от 2 500 |
Дополнительные работы
Демонтаж и монтаж кабины для доступа к раме — от 10 000 ₽.
Пескоструйная очистка рамы полностью — от 8 000 ₽.
Антикоррозийная обработка рамы полностью — от 5 000 ₽.
Ультразвуковой или рентгеновский контроль шва — от 1 500 ₽.
Полная покраска рамы — от 18 000 ₽.
Точная стоимость рассчитывается после осмотра автомобиля. Для предварительной оценки можно прислать фотографии повреждения, указать марку, модель, год выпуска и место расположения дефекта. Для юридических лиц предоставляются закрывающие документы.
Запчасти и расходникидля ремонта рамы
Материалы подбираются по марке стали рамы, толщине лонжерона, нагрузке на узел и выбранной технологии усиления.
Что применяется при ремонте
01
Сталь для накладок
09Г2С, 10ХСНД или близкие по прочности аналоги толщиной 6–12 мм. Детали вырезаются и подгоняются по месту.
02
Сварочная проволока
ER70S-6 применяется для углеродистых сталей, ER308L — для нержавеющих элементов.
03
Электроды
УОНИ-13/45 и МР-3 используются при ручной дуговой сварке толстых и труднодоступных участков.
04
Защитный газ
Смесь аргона и углекислоты Ar + CO₂ обеспечивает стабильную дугу и качественный провар при MIG/MAG.
05
Антикоррозийные составы
Эпоксидный или цинкосодержащий грунт и акриловая либо полиуретановая краска защищают восстановленную зону.
Сертифицированные материалы
Все материалы согласуются с заказчиком. Используются сертифицированные расходники проверенных поставщиков. Для отдельных марок грузовиков возможна поставка оригинальных усилительных комплектов производителя.
Контроль качестваремонта и усилениярамы
После сварки и усиления проверяются швы, геометрия рамы, отсутствие скрытых дефектов и качество защитного покрытия.
Что проверяется
Сварные швы
Проверяются трещины, поры, подрезы, непровары и равномерность ширины соединения.
Геометрия рамы
Контролируются диагонали, параллельность лонжеронов и расстояния между осями.
Микротрещины
Цветная дефектоскопия выявляет поверхностные дефекты лонжеронов и зон крепления подвески.
Внутренние дефекты
Ультразвуковой или рентгеновский контроль выполняется по запросу для ответственных участков.
≥100 мкм
После антикоррозийной обработки измеряется толщина покрытия. Результаты геометрического и дефектоскопического контроля фиксируются в акте; выявленные отклонения устраняются до выдачи автомобиля.

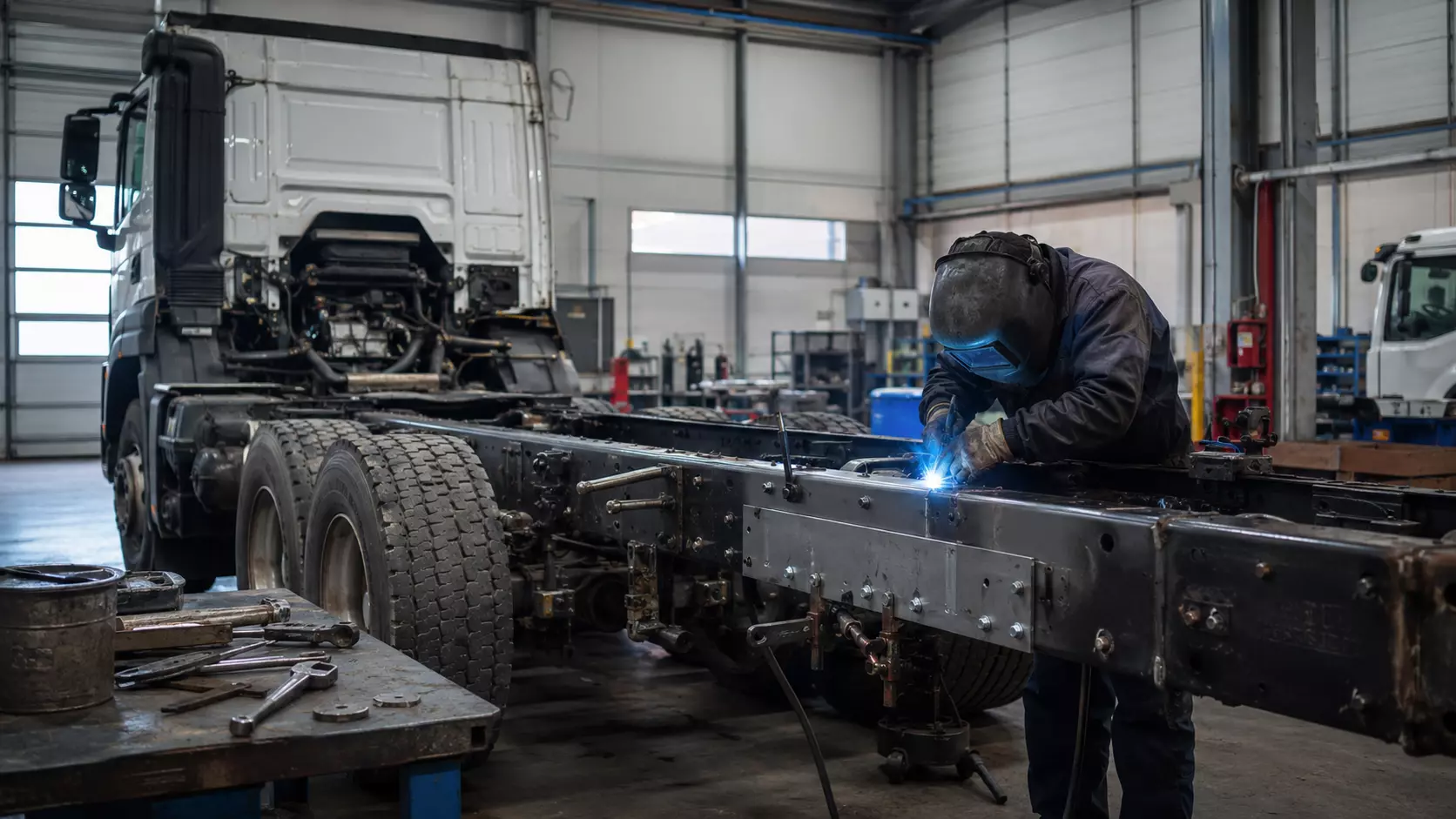

Ремонт и усилениерамы MAN TGS
В сервис поступил седельный тягач MAN TGS 2014 года с трещиной лонжерона длиной 25 см в зоне крепления задней рессоры.
Трещина сквозная, без выраженной деформации лонжерона.
Рама изготовлена из высокопрочной стали; причиной стало усталостное разрушение при частых перегрузах.
Диагностика показала необходимость сварки, усиления накладкой и дополнительной косынкой.
Зону очистили, кромки разделали и проварили MIG/MAG проволокой ER70S-6 в среде Ar+CO₂. Затем установили накладку из стали 09Г2С толщиной 10 мм и косынку в зоне концентрации напряжений. Швы зачистили и защитили грунтом и краской.
Срок диагностики, сварки, усиления и защитной обработки.
Проволока ER70S-6, газ Ar+CO₂ и накладка из стали 09Г2С.
Гарантия на сварной шов и установленное усиление.
Гарантия на ремонти усиление рамы
Срок зависит от типа повреждения, способа усиления, восстановленной геометрии и условий эксплуатации. Конкретные обязательства фиксируются в акте выполненных работ.
Сроки гарантии
6–24 месяца
На сварные швы; для рамы и подвески стандартно 12 месяцев.
6 месяцев
На восстановленную геометрию при отсутствии перегрузов.
12 месяцев
На усиливающие накладки и косынки.
Гарантия распространяется на:
- Целостность и прочность восстановленного сварного соединения.
- Сохранение геометрии рамы при соблюдении допустимой нагрузки.
- Надёжность установки усиливающих накладок, косынок и рёбер жёсткости.
Гарантия не действует при:
- Механических повреждениях, ударах и перегрузах после ремонта.
- Коррозии шва, если защитная обработка не была заказана.
- Деформациях, вызванных нарушением правил эксплуатации автомобиля.
Условия фиксируются в акте
При наступлении подтверждённого гарантийного случая дефект устраняется бесплатно в согласованный срок.
Часто задаваемыевопросы
01Можно ли заварить трещину на раме без снятия кабины?
В большинстве случаев — да. Доступ к лонжеронам обеспечивается через технологические зоны. Демонтаж кабины требуется только при сложной деформации или невозможности безопасно подготовить и проварить участок.
02Сколько времени занимает усиление рамы грузовика?
Локальная сварка обычно занимает 2–6 часов. Установка накладок может увеличить срок до одного дня, а восстановление сложной геометрии — до 2–3 дней.
03Какой металл используется для усиления рамы?
Применяется сталь 09Г2С, 10ХСНД или близкий по прочности аналог. Толщина накладки обычно составляет 6–12 мм и определяется конструкцией и нагрузкой.
04Можно ли восстановить раму после скручивания?
Да, если деформация находится в допустимых пределах. Выполняется холодная правка с контролем диагоналей и параллельности лонжеронов. При критическом повреждении безопаснее заменить раму или её секцию.
05Что делать, если после ремонта появился свист или гул в районе рамы?
Следует прекратить повышенную нагрузку и обратиться на повторный осмотр. Причиной может быть внутренний дефект соединения, повторная трещина или деформация соседнего элемента.
06Влияет ли сварочный ремонт на остаточный ресурс рамы?
При правильном подборе режима, материала и формы усиления качественный ремонт восстанавливает несущую способность конструкции. Ресурс снижается при перегреве, непроваре, неправильной накладке или дальнейших перегрузах.
